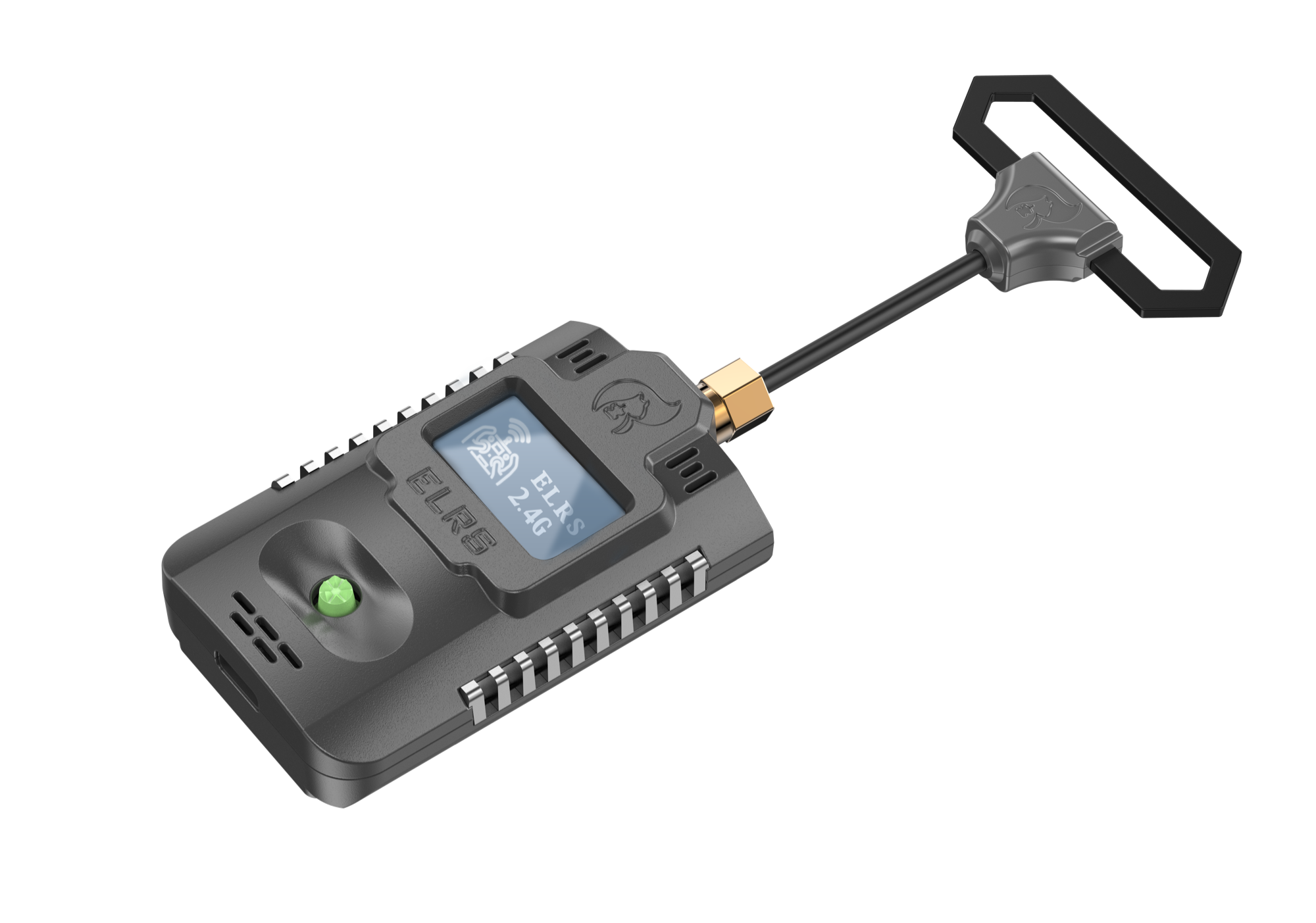

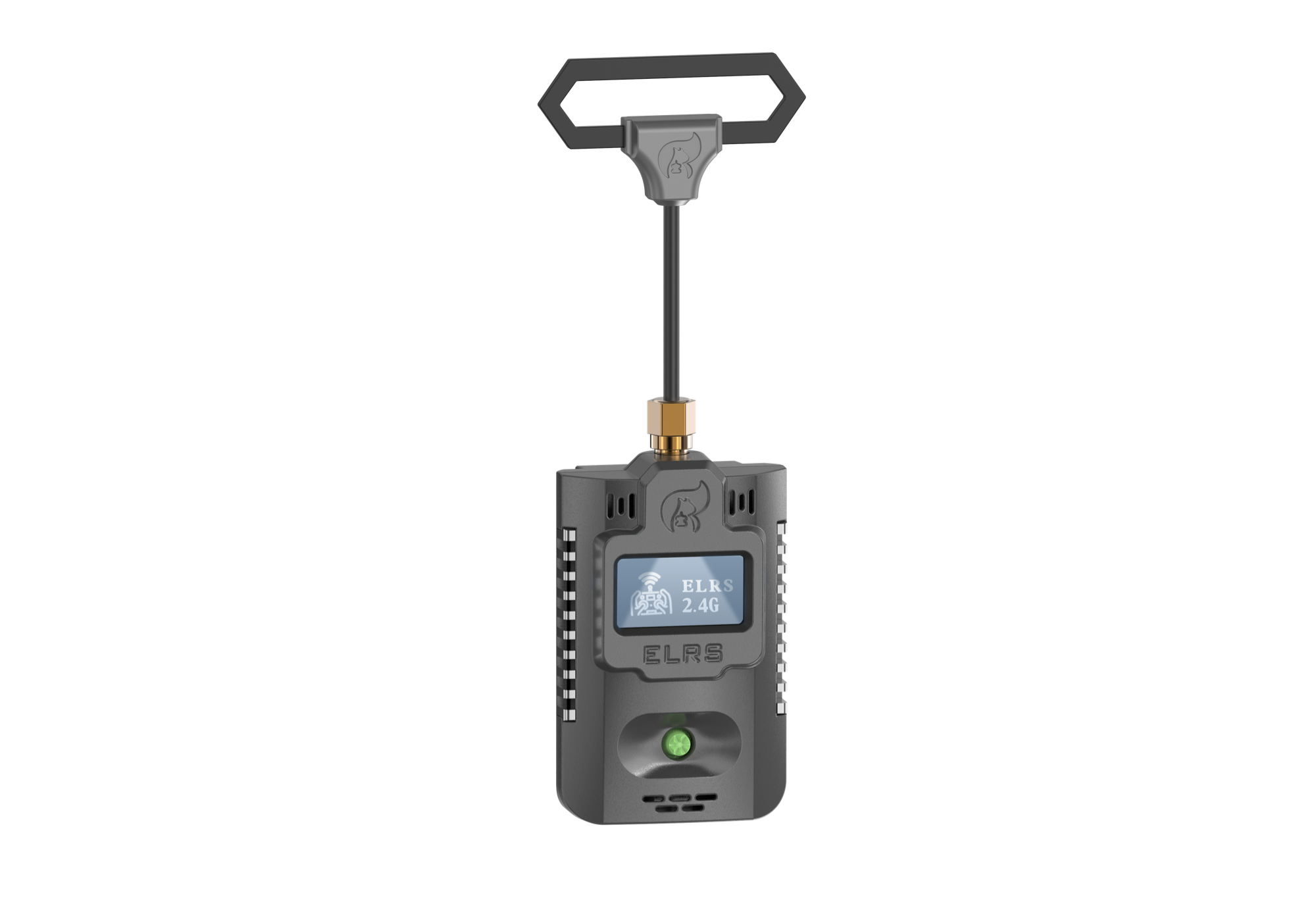

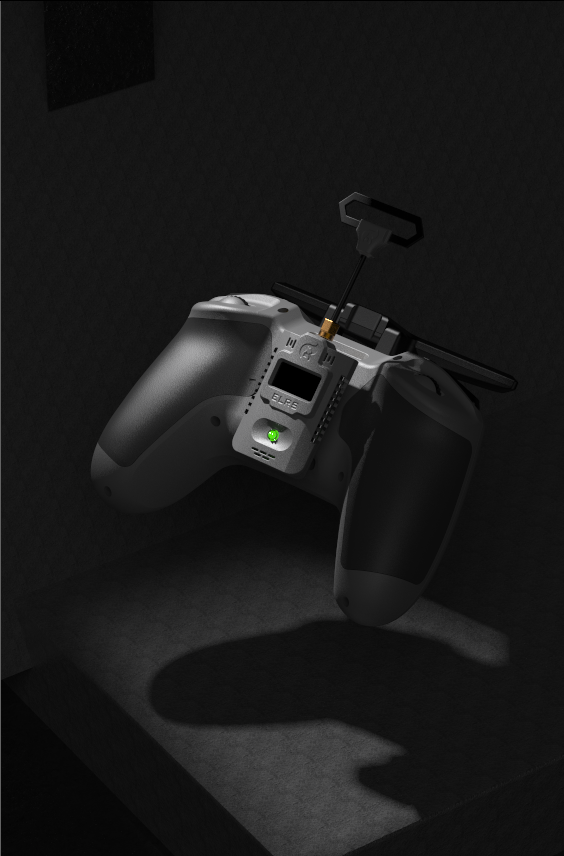

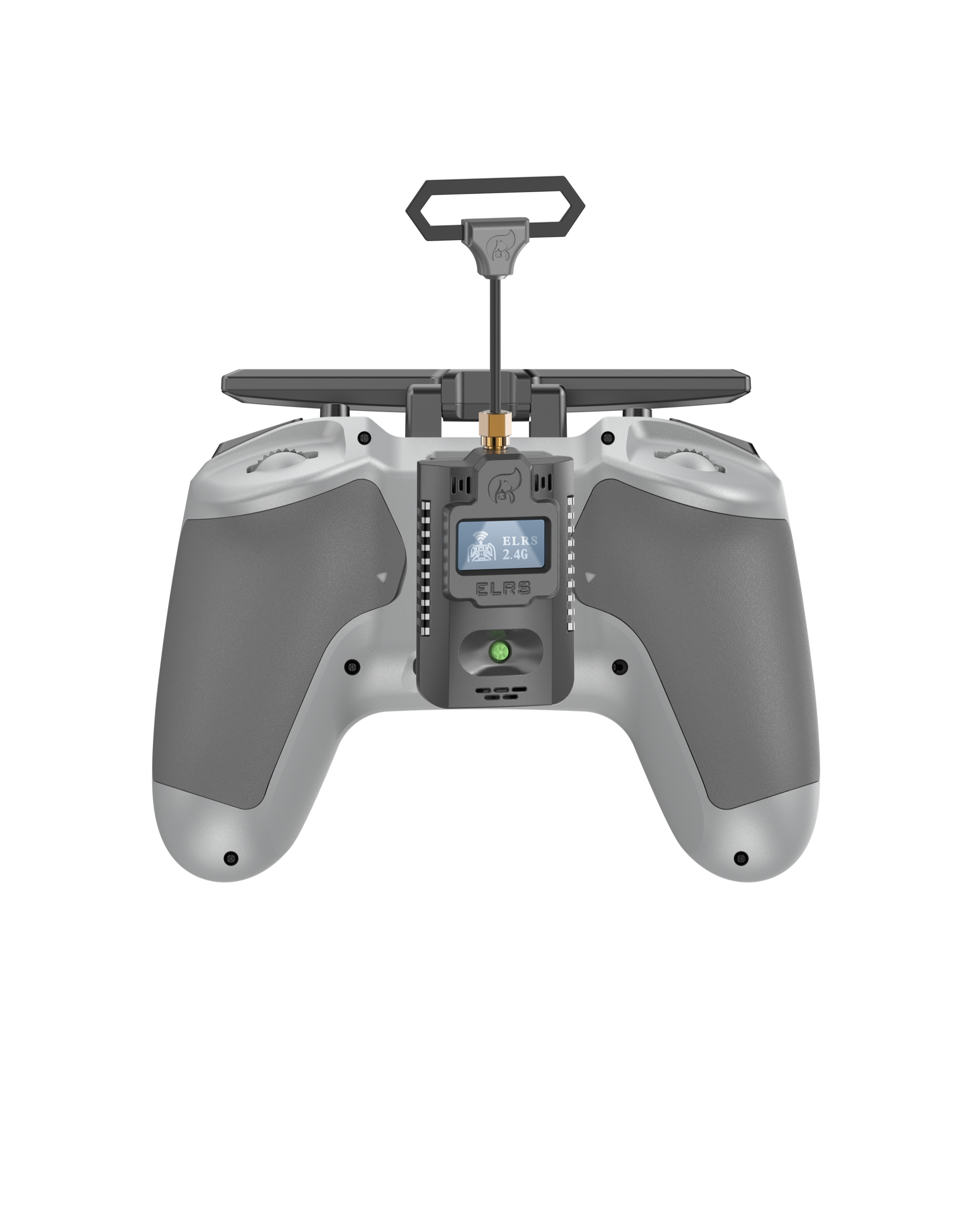

Jumper Module AION Nano ELRS 2.4G TX ExpressLRS Module AION Nano For T Pro Radio

Spec:

ผลิตภัณฑ์: จัมเปอร์2.4G ELRS โมดูล TX

ชื่อรุ่น: AION TX NANO

หน้าจอ: OLED

MCU: ESP32

กำลังขับ RF: 10-500mW

ช่วงความถี่: 2.4GHz-2.5GHz

เฟิร์มแวร์: ExpressLRS

เสาอากาศ: Directionality เพชรเสาอากาศสัญญาณที่ดีที่สุดการเจาะ

แรงดันไฟฟ้าทำงาน: DC5-8.4v

รับสูงสุด REFRESH Rate: 500Hz

ปุ่มเมนู: 5ทิศทางปุ่ม

แรงดันไฟฟ้า: DC6-8.4V

Current: <400mA

พอร์ต: S พอร์ต

Firmware Update: ผ่าน WIFI, UBC-C หรือฟันสีฟ้า

ข้อมูลจำเพาะ

ขนาด: 17.2*8.8*4.3มม.(L x W x H)

น้ำหนัก: 1.1g

จำนวนช่อง: 16Ch

แรงดันไฟฟ้า: 3.5V ~ 6V

อัตรากำไรจาก Current: 60mA @ 5V

ช่วงการใช้งาน: เต็มช่วง

ระยะทาง: >5KM

ความเข้ากันได้: วิทยุใน ELRS 2.4โหมด

Binding Procedure

Binding เป็นกระบวนการที่ไม่ซ้ำกัน associating ตัวรับสัญญาณเครื่องส่งสัญญาณ/RF โมดูล เครื่องส่งสัญญาณภายใน

หรือภายนอกโมดูล RF สามารถ Bound หลายเครื่องรับ (ไม่พร้อมกัน) เครื่องรับเท่านั้น

Bound TO One RF โมดูลติดตามขั้นตอนด้านล่างเสร็จสิ้น Binding procedure.

1.ใส่เครื่องส่งสัญญาณ/RF โมดูลเป็น Binding โหมด

2.Power บนเครื่องรับ, เครื่องรับสีเขียวไฟและตัวรับสัญญาณใน Binding โหมด Bind วิทยุ

ตัวรับสัญญาณสีเขียวไฟ Be, then Binding เสร็จ.

ถ้า Receiver not Bound 20วินาทีหลังจาก Power-On, ตัวรับสัญญาณ Will Get WiFi อัพเดตเฟิร์มแวร์โหมด

สีเขียวไฟในเวลาเดียวกัน

Failsafe

Failsafe เป็นคุณลักษณะที่เป็นประโยชน์ซึ่งสำหรับที่ตั้งไว้ล่วงหน้าช่องเอาต์พุตตำแหน่งเมื่อควบคุมสัญญาณสูญหายสำหรับ.

ติดตามขั้นตอนชุด Failsafe สำหรับช่องที่จำเป็น:

Failsafe สำหรับตัวรับสัญญาณสนับสนุน ELRS RF การตั้งค่าโหมดสามารถชุดผ่านอินเทอร์เฟซวิทยุซึ่งสนับสนุน PULSE, ถือและ

CUSTOM สามโหมดสำหรับแต่ละช่องวิทยุ Go To: ชุดติดตั้ง/ภายใน RF/Failsafe
